一、 產品概述：專為嚴苛環境打造的高精度氧氣監測解決方案

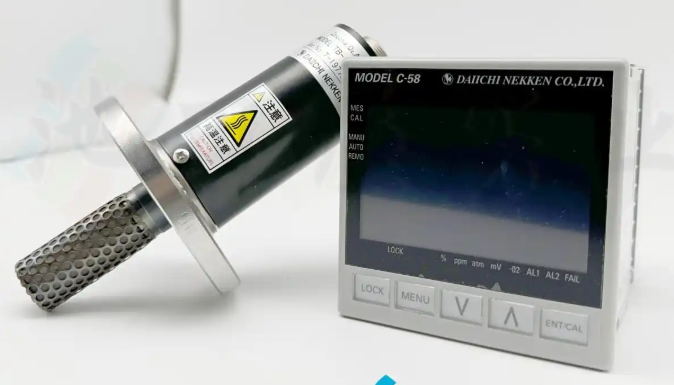

日本第一熱研生產的 TB-IIVN-NW25 + C-58-3 是一款集成了高性能傳感器與智能控制單元的模塊化氧氣分析系統。該系統核心設計理念在于為真空、低壓及密閉環境提供直接、穩定且可靠的氧氣濃度（或分壓）測量。它并非一個即插即用的便攜設備，而是一套需要集成到更大工藝系統中的專業儀表，廣泛應用于科研、半導體制造、冶金熱處理及新材料開發等領域。

二、 核心組件深度解析

該系統的性能源于其兩個高度專業化的核心組件的協同工作。

1. 檢測前端：TB-IIVN-NW25 氧化鋯氧氣傳感器

• 技術原理：
  該傳感器采用成熟的氧化鋯陶瓷電化學技術。氧化鋯電解質在高溫下（由內置加熱器維持）成為氧離子的導體。當傳感器兩側的氧氣濃度不同時，會產生一個與濃度差相關的電動勢，通過測量這個電勢即可精確計算出氧氣分壓。

• 性能特點：

• 極寬的測量范圍：這是其核心優勢之一。它能實現從百分比級（%VOL）到高真空度（如10^-30 Pa乃至更寬范圍） 的無縫測量，覆蓋了從常壓到高真空的絕大多數工藝場景。

• 快速的響應速度：得益于直接測量原理，其對氧氣濃度的變化響應極為迅速，能滿足實時工藝控制的需求。

• 高精度與穩定性：氧化鋯傳感器以其長期穩定性和抗污染能力著稱，減少了校準和維護頻率。

• 直接安裝能力：型號中的“NW25"指明了其安裝法蘭標準。這意味著傳感器可以直接安裝在真空腔室或工藝管道上，實現原位測量，避免了傳統取樣方式可能帶來的滯后、堵塞或氣體成分改變等問題。

2. 大腦與界面：C-58-3 控制/顯示單元

• 核心功能：

• 精確溫控：為T(mén)B-IIVN-NW25傳感器提供穩定且精確的加熱控制，這是氧化鋯傳感器正常工作的先決條件。

• 信號處理與計算：接收傳感器的原始信號，進行放大、線性化處理和溫度補償，并將其轉換為直觀的氧氣濃度值。

• 數據顯示：采用96mm x 96mm的DIN標準面板尺寸，配備大屏幕液晶顯示器，便于現場操作人員實時讀取數據。

• 系統集成與通訊能力：

• 模擬輸出：提供標準的4-20mA模擬信號輸出，可輕松連接至PLC、DCS或記錄儀。

• 數字通訊：集成RS-485接口并支持MODBUS通訊協議，這使得它能無縫接入現代工業自動化網絡，實現遠程監控、數據采集和系統聯動。

• 報警功能：內置多個可編程的繼電器報警節點，用戶可設定高、低濃度報警閾值，一旦濃度超限即刻觸發聲光報警或連鎖保護動作，保障工藝安全。

三、 核心優勢總結

1. 原位測量的準確性：直接安裝在工藝腔體上，避免了取樣管路帶來的測量延遲和誤差，數據真實可靠。

2. 無比的量程寬度：一套系統即可應對從常壓到高真空的廣泛需求，減少了因量程切換而需配置多臺設備的成本和復雜性。

3. 工業兼容性：C-58-3控制單元支持的MODBUS協議和標準模擬信號，使其能輕松融入絕大多數工業控制系統。

4. 高可靠性與低維護：氧化鋯技術本身堅固耐用，在潔凈的惰性氣體或真空環境中壽命長，維護需求低。

5. 專業的設計：專為真空系統設計的NW25法蘭接口，確保了安裝的便捷性和系統的密封性。

四、 典型應用場景

• 真空熱處理爐：實時監測爐內殘余氧氣含量，確保產品無氧化、無脫碳。

• 燒結與釬焊爐：嚴格控制工藝氣氛，保證產品質量一致性。

• 半導體制造設備：在CVD、PVD等設備中監測腔體環境，防止氧化對晶圓造成污染。

• 科研實驗裝置：為材料科學、化學合成等需要精確控制氣體環境的實驗提供關鍵數據。

• 惰性氣體保護系統：監測手套箱、氣氛管道中的微量氧氣，確保惰性環境的純度。

五、 選型與使用注意事項

• 系統配套：TB-IIVN-NW25傳感器與C-58-3控制單元為獨立銷售，用戶在采購時必須將兩者作為一套系統進行配置。

• 安裝與集成：用戶需確保其真空系統或管道上預留有兼容的NW25法蘭接口，并具備相應的電源和信號接線條件。

總結，日本第一熱研的 TB-IIVN-NW25 + C-58-3 氧氣分析系統是一款面向高精度工業應用和科學研究的專業級產品。它憑借其基于氧化鋯技術的寬量程傳感器和高度集成的智能控制單元，為需要在真空及密閉環境中進行精確氧氣監控的用戶，提供了一個可靠、高效且易于集成的解決方案。
